新玩具:JPTV RK3566 8G RAM 机顶盒

新玩具.JP盒子8G内存

荐片吸引我的是她有8G的内存,和带sata,当然还有价格,其它都很菜:
emmc: 32G 其它: stata( 界面显示 带1TB 硬盘) +U3+千兆

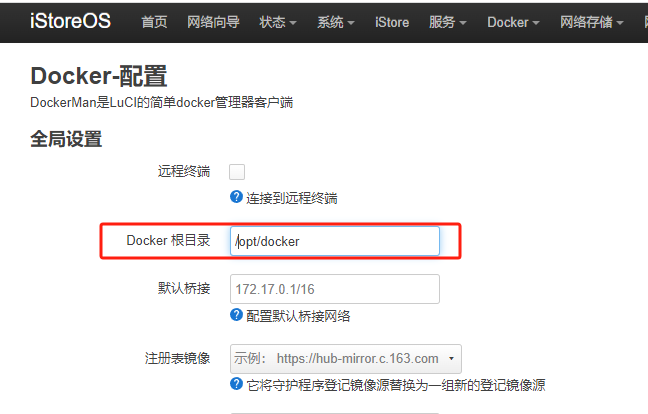

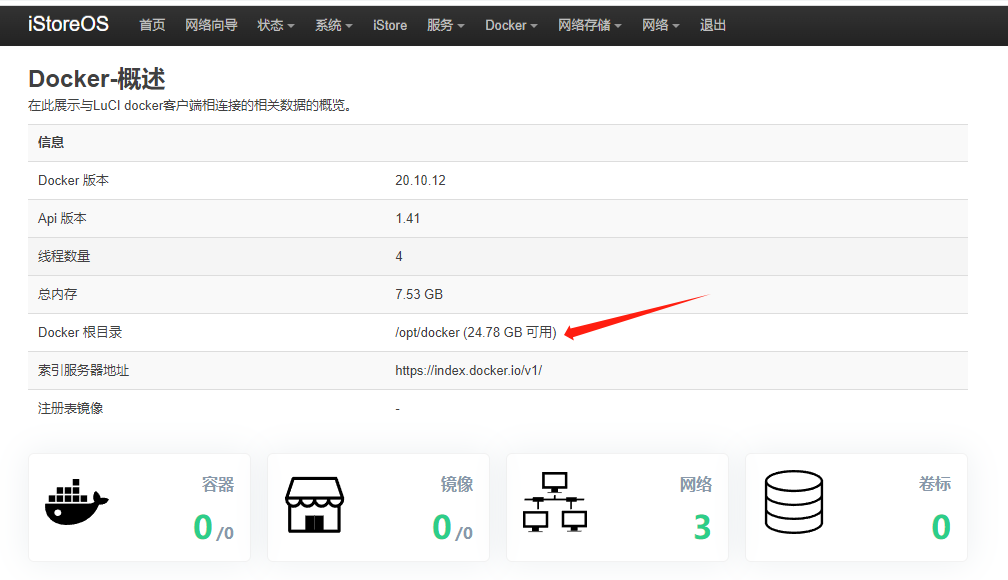

8G内存+sata可以docker/pve多开

价格: 168包邮

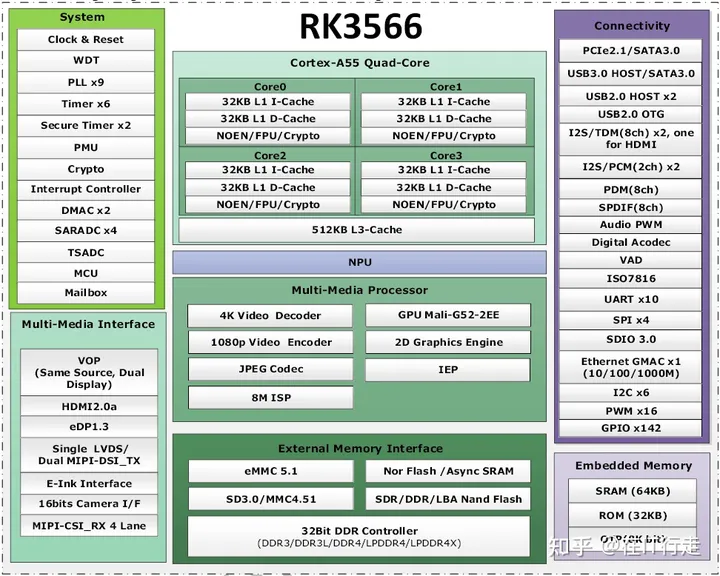

RK3566

coremark:
ipq6000: Iterations/Sec : 19824.284749
S905X2: Iterations/Sec : 25380.231219
mt7986: Iterations/Sec : 27226.880002
RK3566: Iterations/Sec : 27692.231219

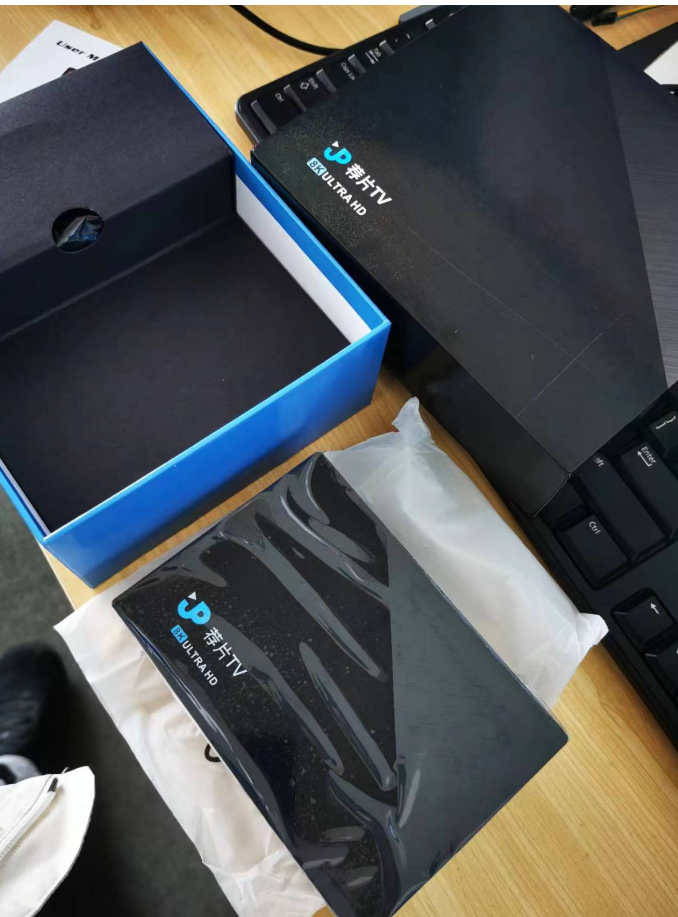

外观

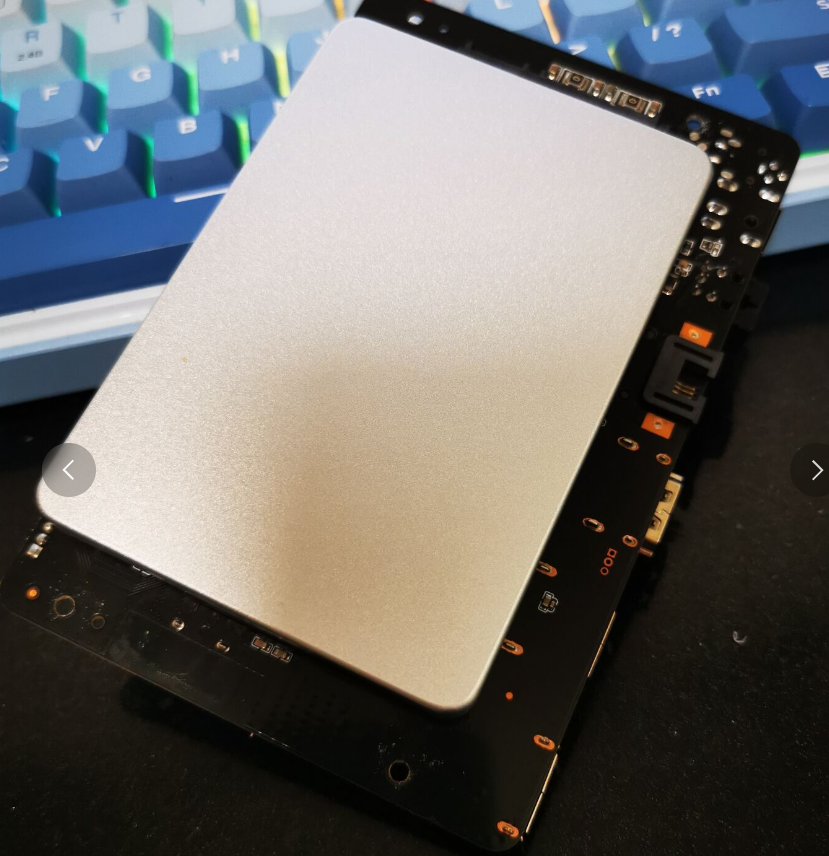

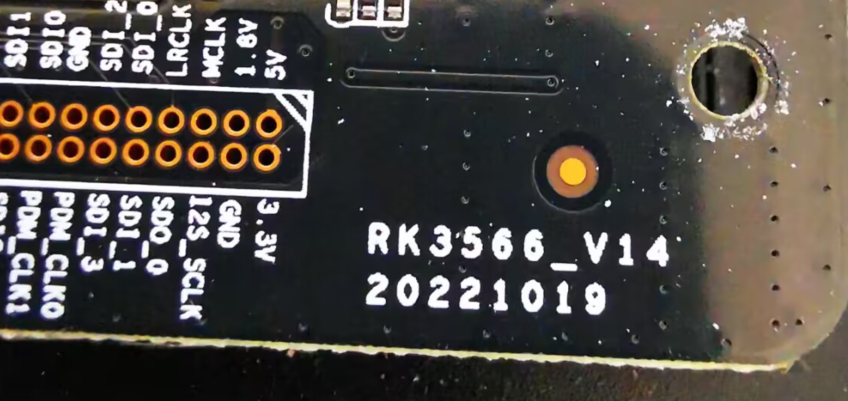

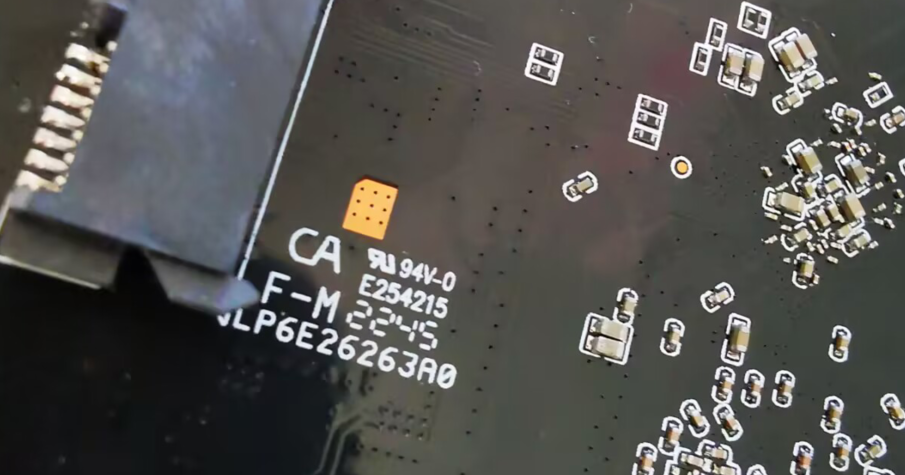

拆机

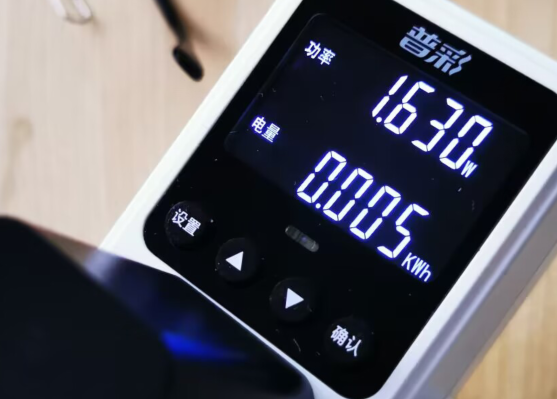

功耗

android状态下是3瓦
openwrt/armbian/linux不启用GPU: 2瓦不到,很凉快.
插一个1t的机械硬盘: 2.5瓦


内存/emmc速度

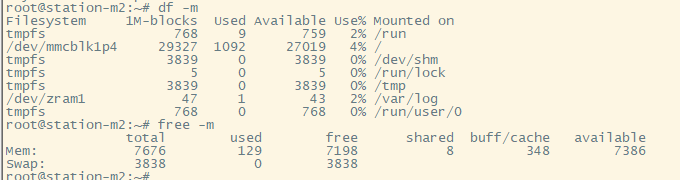

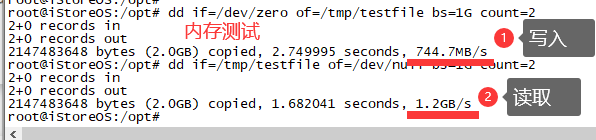

测试内存

(内存)写测试
dd if=/dev/zero of=/tmp/testfile bs=1G count=2
(内存)读测试
dd if=/tmp/testfile of=/dev/null bs=1G count=2

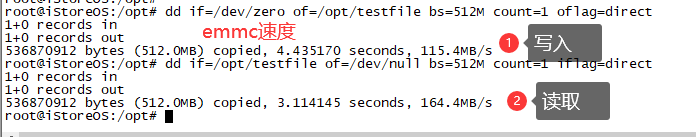

测试 EMMC 等存储
先进入对应目录: cd /home/ or cd /opt/ or cd /mnt/sda1/

(存储)写测试
dd if=/dev/zero of=testfile bs=1G count=4 oflag=direct
(存储)读测试
dd if=testfile of=/dev/null bs=1G count=4 iflag=direct

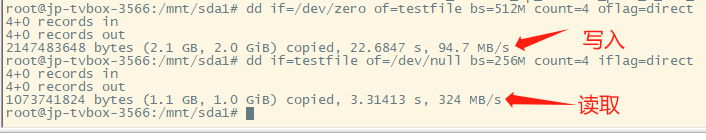

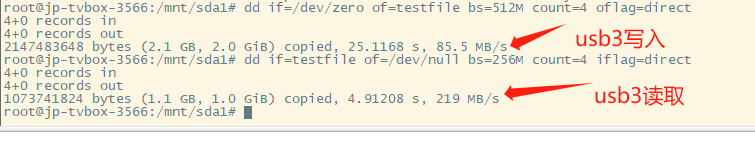

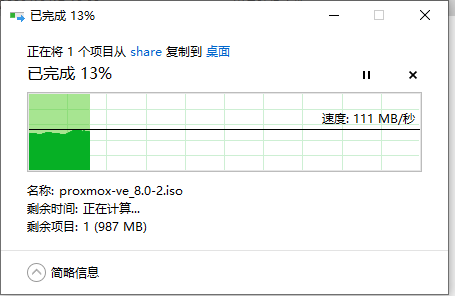

usb3/sata速度

USB3 速度写入有点渣,读取就还行,一个移动硬盘,一个U盘.

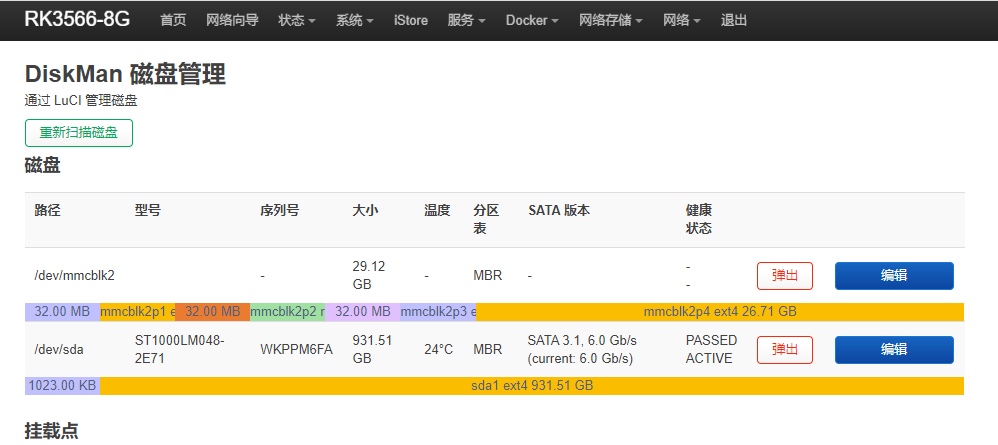

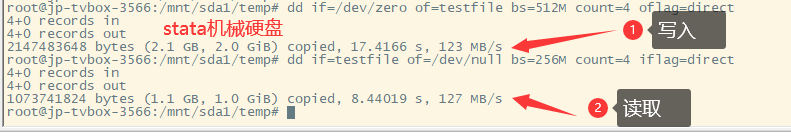

stata手上只有个机械硬盘,测了sata的速度,

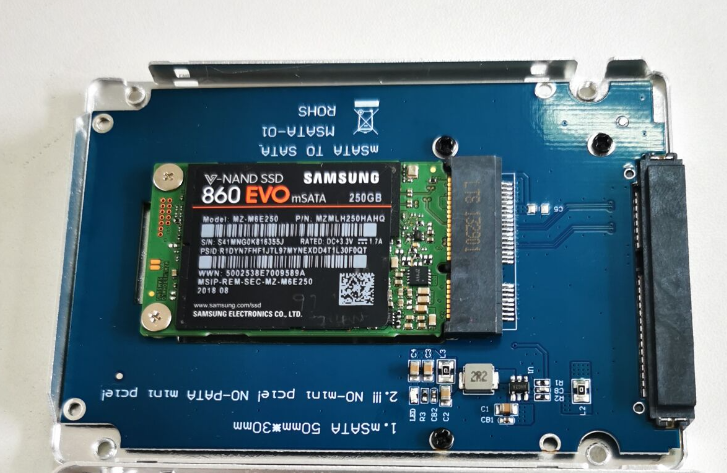

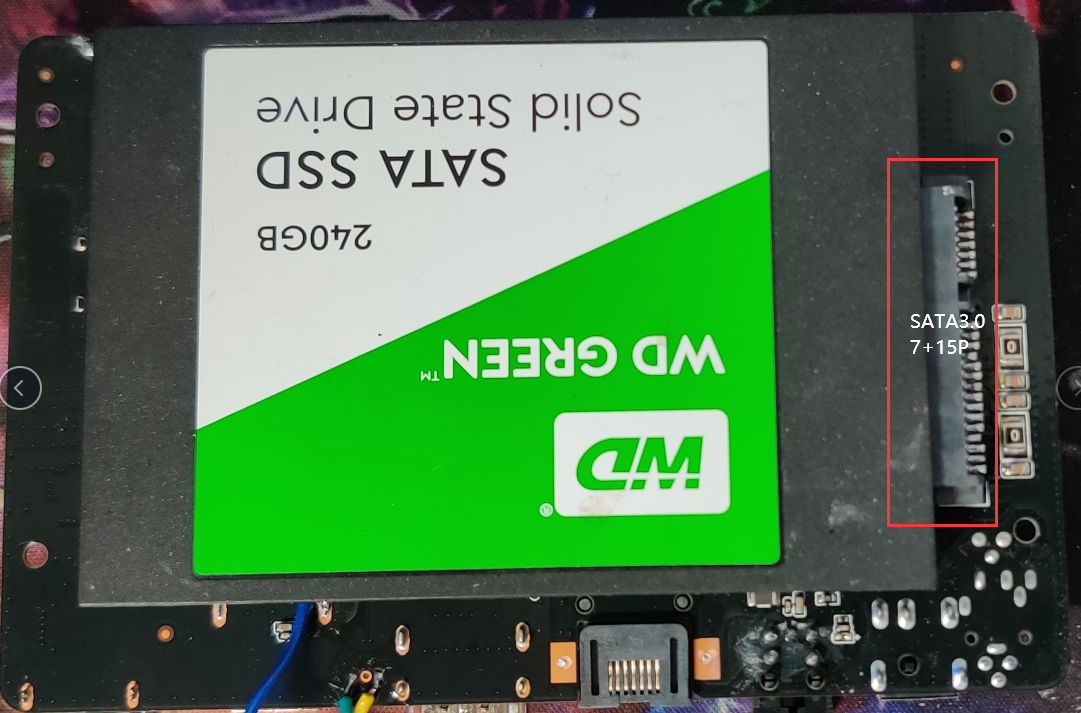

2024.3.14 接了个三星ssd上去,测速 RW : (455MB/370MB)/s


刷机准备工作

usb2usb的线
一台电脑(带usb1234都行)
一根牙签
下载USB驱动 DriverAssitant-v5.1.1.zip (群目录)
下载刷机工具RKDevTool_Release_v2.84.zip (其它版本没有成功)
下载 MiniLoaderAll.bin.zip 和固件 istoreos-21.02.3-2023040712-jianpian-squashfs.zip
高亮刷机软件和那个 loader,不要乱换. 半天试验下来的...

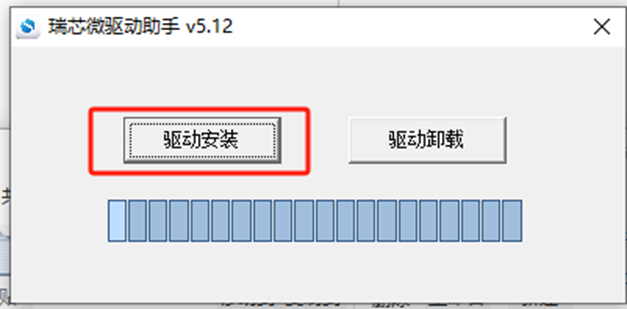

安装驱动

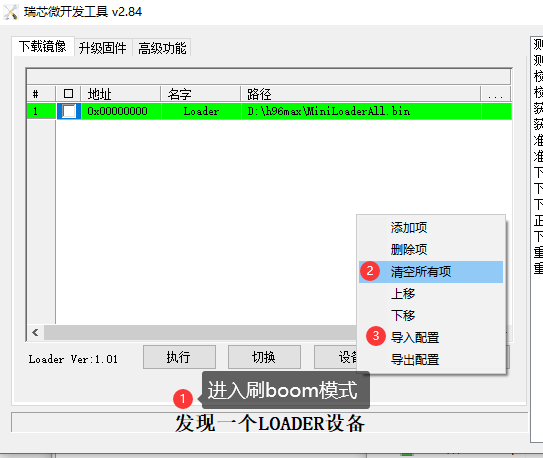

连接设备

不要插12V电
不要插USB

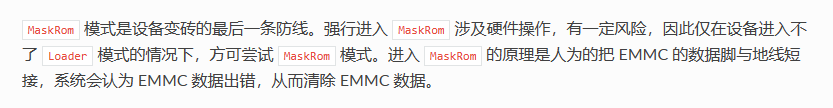

牙签哥按住reset
usb线插入盒子的USB2接口
电脑响一下 (检查驱动是否安装对)

如果没有发现,要么就是驱动没有装上,要么就是usb没有连上,重复上一步连接设备

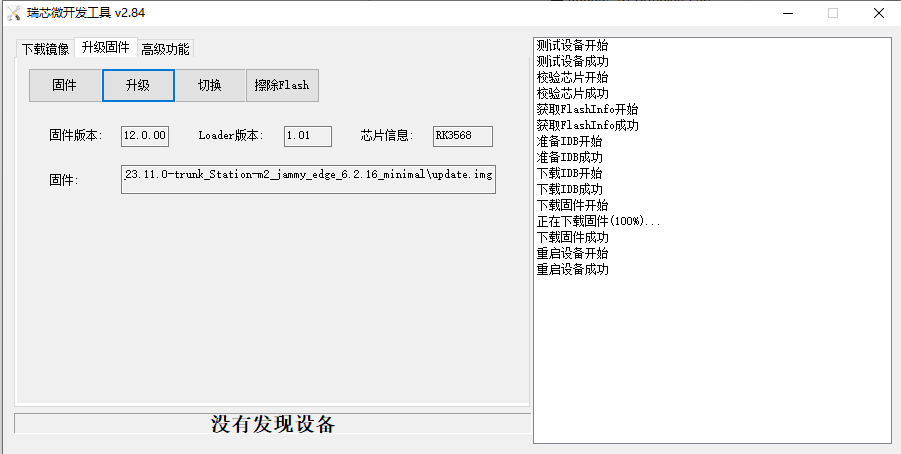

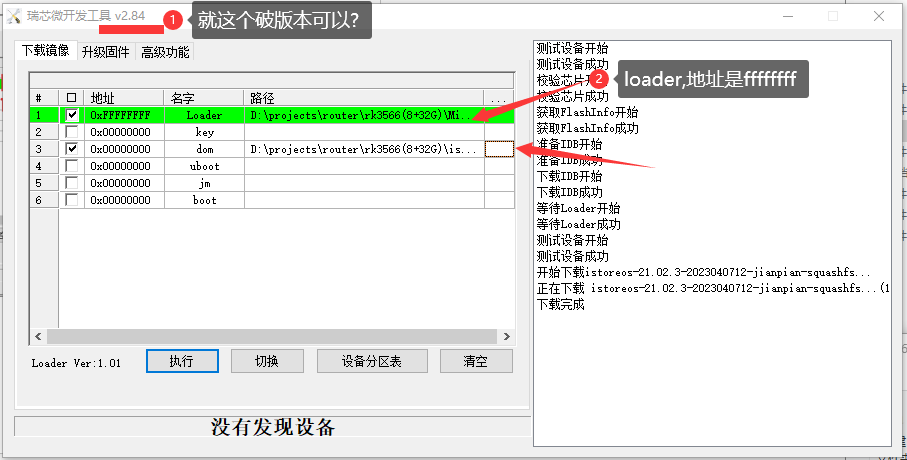

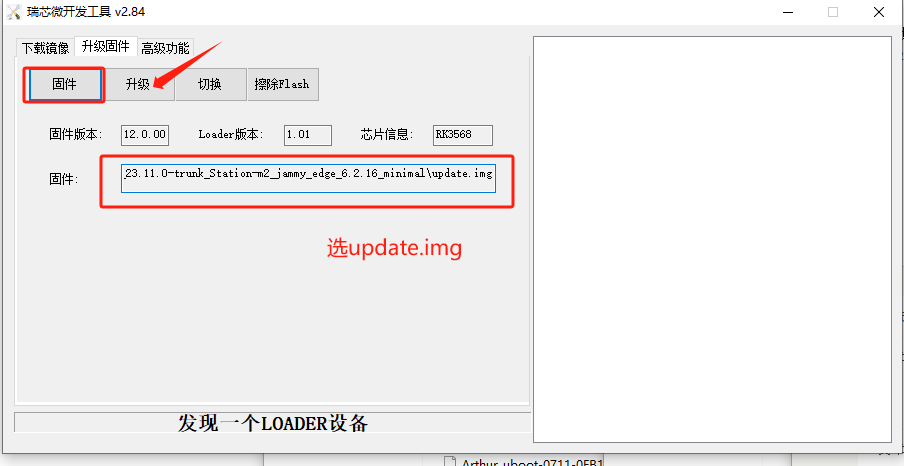

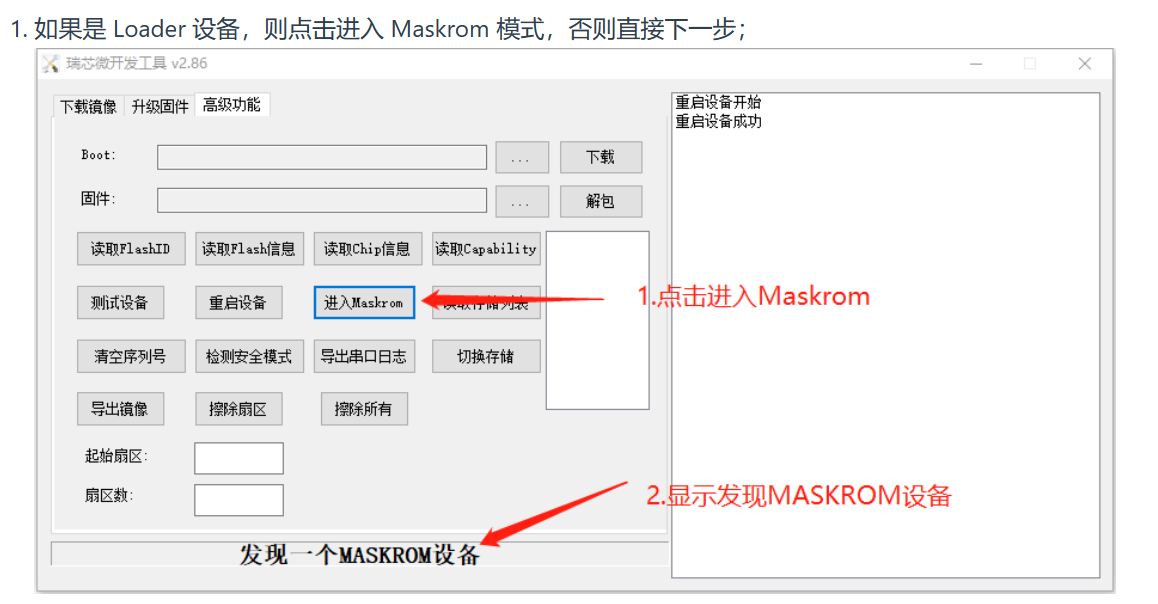

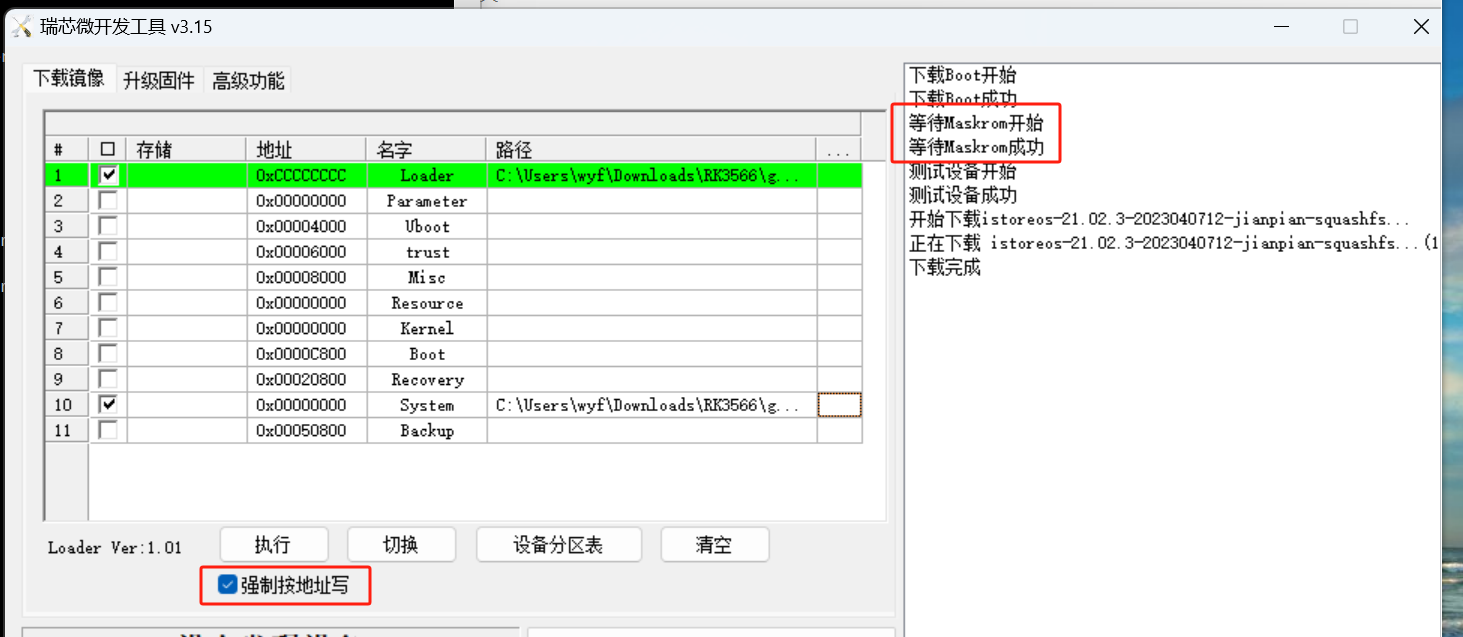

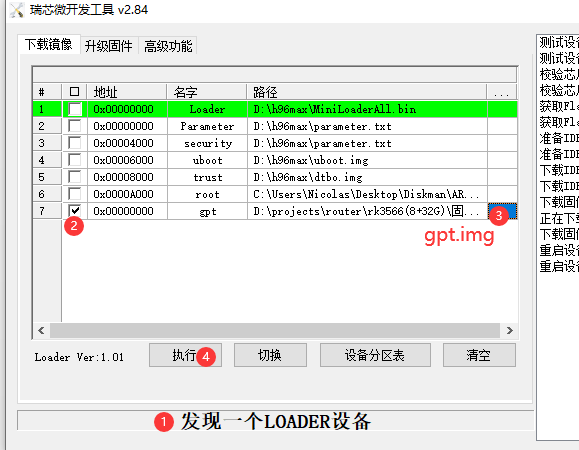

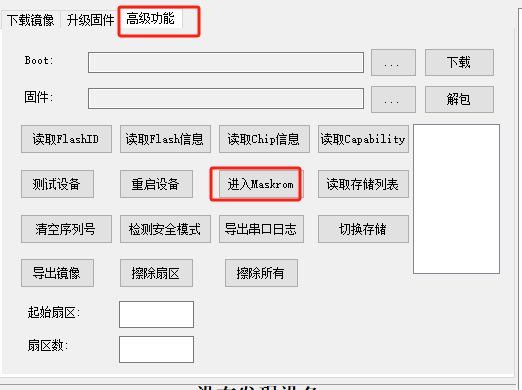

刷机openwrt

loder 地址 : 0xFFFFFFFF 或者 0xCCCCCCCC

重启

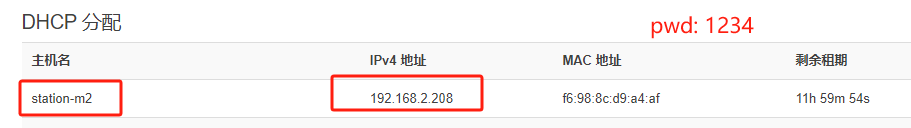

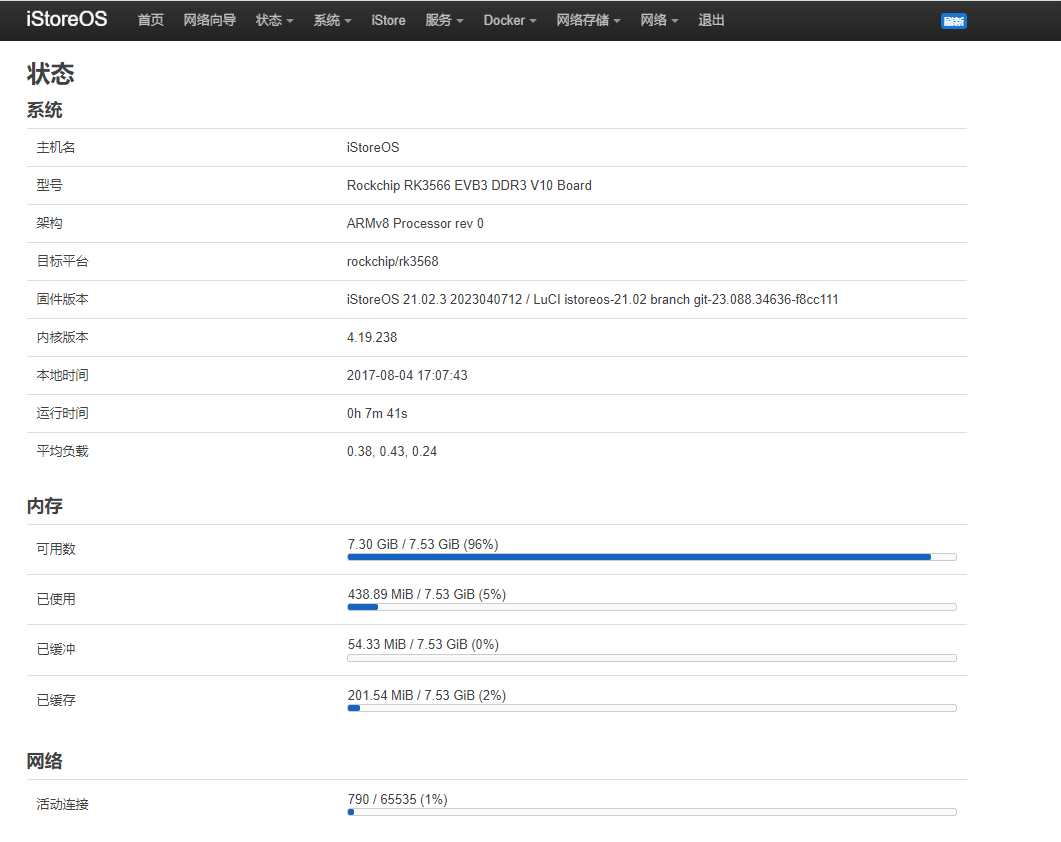

电脑直连,然后登录 192.168.100.1 密码是: password .SATA,USB3都正常.LED,WIFI,蓝牙没有.

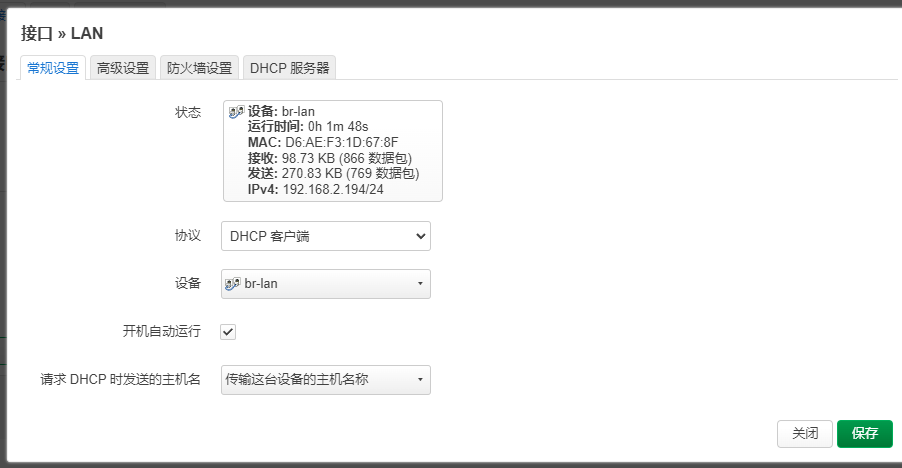

LAN改成WAN

刷完机后,电脑网线插盒子上,192.168.100.1 password 进后台,然后

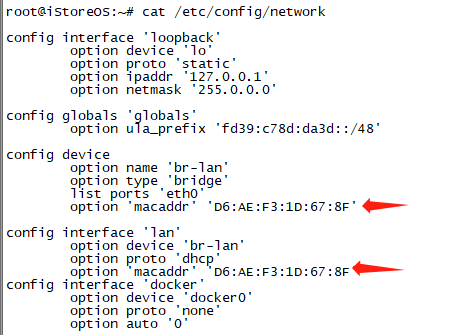

把lan改成wan,同时固定 macaddr ,其中macaddr自己随意定.

config interface 'loopback'
        option device 'lo'
        option proto 'static'
        option ipaddr '127.0.0.1'
        option netmask '255.0.0.0'

config globals 'globals'
        option ula_prefix 'fd39:c78d:da3d::/48'

config device
        option name 'br-lan'
        option type 'bridge'
        list ports 'eth0'
        option 'macaddr' 'D6:AE:F3:1D:67:8F'

config interface 'lan'
        option device 'br-lan'
        option proto 'dhcp'
        option 'macaddr' 'D6:AE:F3:1D:67:8F'
config interface 'docker'
        option device 'docker0'
        option proto 'none'
        option auto '0'

查询soc温度

cat /sys/class/thermal/thermal_zone0/temp

当前上海温度10°, 待机状态: 36°C

跑满cpu,因为是4核,所以先跑4份满载的脚本: yes > /dev/null &

然后cpu就全核100%了,跑了5分钟,soc的温度如下:
65000 也就是 65°C

查询当前频率

cat /sys/devices/system/cpu/cpu*/cpufreq/scaling_cur_freq
待机1.4Gx4 全负载是 1.8Gx4

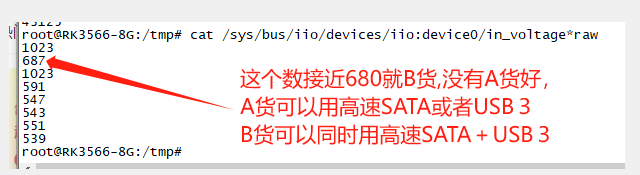

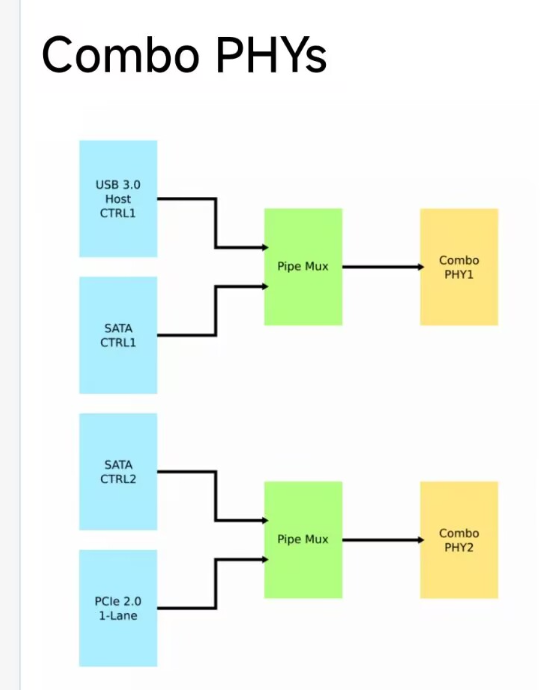

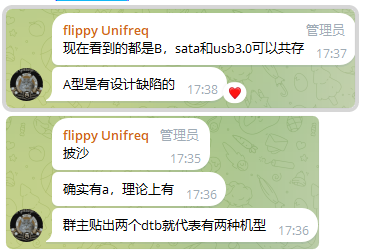

SATA和U3冲突?

完美是不可能完美的,垃圾佬怎么会捡到完美的垃圾
经过实测,iStoreOS 21.02.3 2023040712 sata+u3可以同时用,不冲突!
但是,但是,U3会经常被识别为U2或者没识别到.... 估计是接口太松了吧...

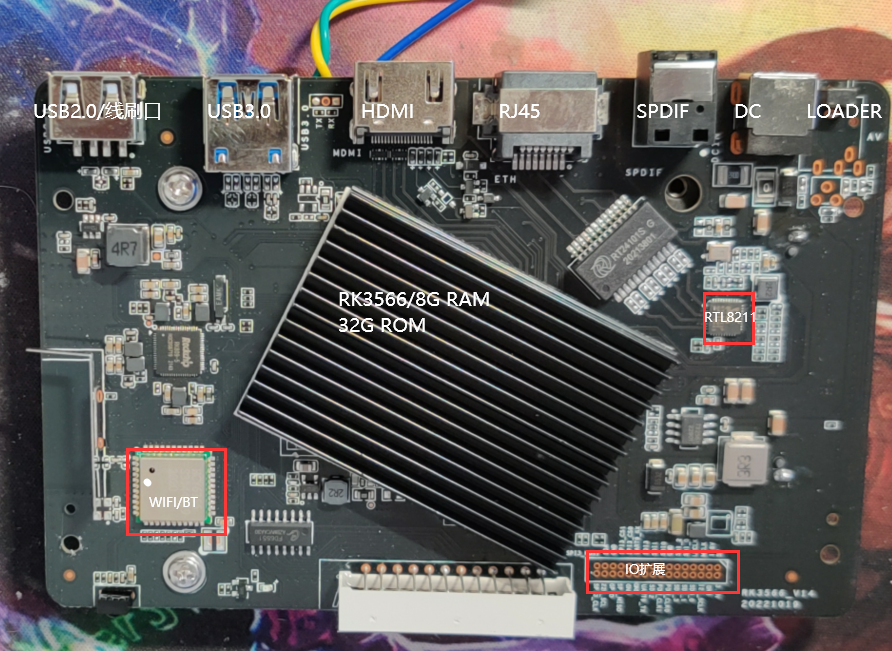

硬件如下:
